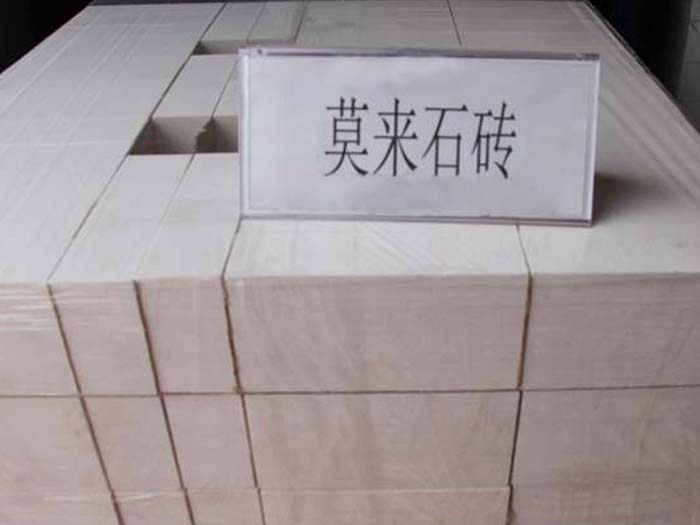

莫來石耐火磚耐火度數高于1790攝氏度以上。莫來石磚是以莫來石為主晶相的鋁硅系耐火制品。由于莫來石磚的主晶相是莫來石，因此莫來石磚的性質有：耐火度在1790℃左右，荷重軟化溫度高，高溫蠕變率低，抗熱震性好，耐酸性熔渣侵蝕，否則將莫來石分解;在1370℃以上的還原氣氛下，莫來石也將分解;在溫度高于1650℃時，即使不是還原氣氛耐在較低的氧分壓下，莫來石也會分解。

　　莫來石磚主要用于熱風爐、魚雷車內襯、陶瓷工業窯襯、匣缽，窯具等等。

　　以人工合成莫來石和電熔白剛玉為原料，以蘇州土為結合劑，可以制造電爐頂用莫來石剛玉磚。

　　將人工合成莫來石破碎至<4mm作骨料，電熔白剛玉磨至<0.074mm作細粉，烘干后的蘇州土經振動磨磨細質<0.5mm作結合劑。配料比例范圍如下：合成莫來石55~65%，電熔白剛玉25~30%，蘇州土8~10%。配合料用濕碾機混合。混煉時先加顆粒料，混煉1~2min，然后加入結合劑混煉2~3min，后加入細粉混煉3~5min，總混煉時間10min左右。其顆粒組成如下：>2mm17.9~20.2%，2~1mm14.3%~18.7%，1~0.5mm3.9~5.8%，0.5-0.1mm 13.1~15.9%，<0.1mm41.3~44.7%，水分4.6~5.4%。

　　胚體用300t摩擦壓磚機成型，坯體密度為2.70g/cm3。胚體在隧道干燥器內進行干燥。入口溫度40~50℃，高干燥溫度130℃，干燥時間48h，胚體水分不大于1.5%。制品在隧道窯內燒成，燒成溫度為1550℃，保溫時間10h。

　　制品的理化指標如下：Al2O373.06%，SiO224.10%，顯氣孔率19.9%，體積密度2.55g/cm3，常溫耐壓強度81.7MPa，1550℃，3h重燒線變化率-0.11%，荷重軟化開始溫度1710℃。

　　莫來石剛玉磚用作上部結構磚、料道磚、蓋板、冶金及其它工業中溫窯爐內襯，炭黑反應爐冷段、其它工業熱工設備內襯。
