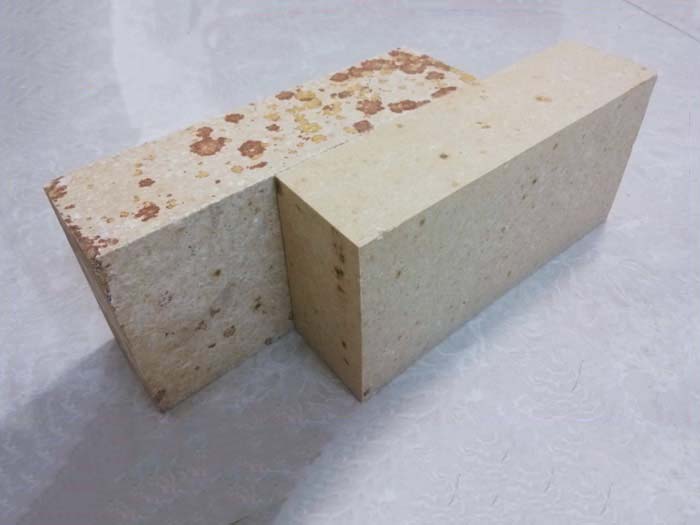

在玻璃熔化過程中，圓頂?shù)南虏窟_(dá)到高溫。根據(jù)玻璃的品種，溫度在1600℃左右。輕量層通常設(shè)計(jì)為兩層或更多層。

輕質(zhì)硅磚主要暴露在這些溫度載荷下。預(yù)計(jì)拱頂單層(結(jié)構(gòu)和輕質(zhì)層)將具有相同或相似的膨脹性能。容重為1250kg·m-3或1000kg·m-3的硅磚可滿足密層要求。下一層采用容重800kgm-3或600kgm-3的硅磚。

輕質(zhì)硅磚可以自由堆放在爐拱上，也可以用硅質(zhì)火泥粘結(jié)。在爐子使用期間(幾年)沒有化學(xué)負(fù)荷。輕質(zhì)硅磚主要用于化學(xué)和礦物成分內(nèi)襯中的致密硅磚。

2.熱風(fēng)爐。

熱風(fēng)爐通常用于熱風(fēng)(稱為高爐鼓風(fēng))，與高爐氣泵相連。根據(jù)熱風(fēng)爐的形狀和位置，溫度范圍為1000℃-1300℃，熱風(fēng)范圍為2300-6500m3·min-1。

有要計(jì)算熱風(fēng)爐(不同尺寸和使用位置的部件)和玻璃窯拱頂在不同水平和載荷下的比較，重點(diǎn)是熱機(jī)械性能。對(duì)于輕質(zhì)層，使用的體積密度為1250kgm-3或1050kgm-3(主要是因?yàn)樗鼈兊膹?qiáng)度較高)。類似于高密度的硅磚，輕質(zhì)硅磚也是用火泥粘合的(主要是Q94級(jí))。

同時(shí)，在這些構(gòu)件中，輕質(zhì)硅磚滿足熱風(fēng)爐的全循環(huán)壽命(1)。

輕質(zhì)硅磚的優(yōu)點(diǎn)。

輕質(zhì)硅磚有很多優(yōu)點(diǎn)。這是輕粘土磚不能比擬的。孔隙率約為50%的輕質(zhì)硅磚的熱導(dǎo)率低于輕質(zhì)粘土磚。輕質(zhì)硅磚的荷載變形溫度為1620-1640℃，而輕質(zhì)粘土磚的荷載變形溫度僅為1200-1300℃，高溫下不收縮，1450℃時(shí)膨脹(約<0.2%)，體積穩(wěn)定。但粘土輕質(zhì)磚收縮較大，使?fàn)t襯容易開裂。實(shí)踐證明，在1550~1600℃條件下，輕質(zhì)硅磚可以長(zhǎng)期使用。可直接鋪設(shè)在接觸爐氣的熱表面，也可用于大跨度爐頂。輕質(zhì)硅磚可用于不能使用輕質(zhì)粘土磚的高溫場(chǎng)所。相對(duì)于采用輕質(zhì)粘土磚，加熱爐內(nèi)襯輕質(zhì)硅磚可以縮短加熱周期，減少35%的燃料消耗。在燒成窯(倒焰窯)頂部使用輕質(zhì)硅磚可以延長(zhǎng)窯頂?shù)氖褂脡勖��?/div>
