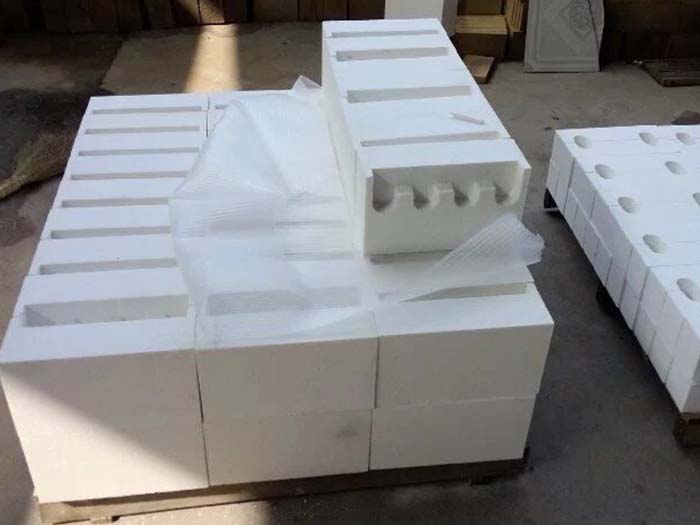

氧化鋁空心球磚

氣化爐用耐火材料

氣化爐內襯耐火材料共分三層，從里到外依次為鉻鉛鋯質耐火材料、鉻剛玉質耐火材料、氧化鋁空心球質耐火材料(圖1所示)。其中向火面鉻鋁鋯質耐火磚是保證氣化爐正常運行的關鍵部分。爐內耐火材料結構從上到下依次為拱頂、筒體、錐底三部分。為了便于耐火磚的局部更換，拱頂、筒體、錐底都設計成可獨立更換。

1 向火面耐火磚

由于向火而直接與煤溶渣接觸，是氣化爐中耐火材料使/I]條件苛刻的部位，所以向火而磚選用90鉻鋁鋯磚(髙鉻磚)。鉻鋁鋯磚所用原料為Cr203含量大于99[wiki]%[/wiki]的Cr203電熔合成料(體積密度大于5.1g/cm3)，同時添加有超細粉，經混碾、成型后在高溫梭式窯中燒成。該產品具有體積密度大(大于4.25g/cm3)、氣孔率低(小于16%)、常溫耐壓大(大于120Mpa)、氧化鐵和氧化硅等雜質含量少的優點，同時具有很好的熱態穩定性能、抗髙溫蠕變性能等。這些滿足了氣化爐向火面用耐火材料的要求，所以90鉻鋁鋯磚是目前氣化爐向火面耐火材料的佳選擇。

2 背襯磚

背襯磚位于向火面磚背后，對氣化爐耐火材料整體起著重要的力學支撐作用，并且能夠經受髙溫下腐蝕性氣體的侵蝕。12鉻剛玉磚常溫強度很高(大于120Mpa),并且高純剛玉中添加12%以上的氧化鉻更增加了該制品抗腐蝕性氣體侵蝕的性能。

3 保溫磚

保溫隔熱磚位于背襯磚之后，對氣化爐起保溫作用，使熱損失降低，使外壁溫度保持在設定值，是一種很好的節能材料;氧化鋁空心球磚除了導熱率低(0.8W/mk/1000°C)外，常溫、高溫強度是輕質耐火材料中好的，并且雜質含量極低，具有很好的抗腐蝕性氣體的侵蝕能力和緩沖熱應力能力，是目前輕質保溫耐火材料中性能佳的材料。

4 其他輔助材料

A可壓縮層

可壓縮料具有容重小、導熱率低的特點，具有很好的保溫絕熱性能，同時又具有一定的強度，能夠有效緩沖髙溫下里層耐火材料的徑向膨脹，而且施工十分方便。

B耐火澆注料

(鉻剛玉澆注料、氧化鋁空心球澆注料)。鉻剛玉澆注料用于拱頂及錐底，澆注料和磚相比具有以下優點：無灰縫，即整體性好;施工方便，特別是復雜結構的施工，方便快捷、省工、省時、省力。澆注料的抗氣體侵蝕性強，同時由于體積密度大于2.95Mg/cm3,使?jié)沧⒘暇哂泻芎玫臍饷苄浴Ｑ趸�鋁空心球澆注料具有保溫節能、施工方便等優點，適合氣化爐局部使用。

氣化爐耐火磚內襯、輕質耐火磚及砌筑方法

為了保護氣化爐殼體以及在爐內形成高溫反應空間，在氣化爐殼體內分層砌筑耐火磚內襯及輕質耐火磚，以減少爐子散熱損失，提高熱效率。

氣化爐的使用壽命，在很大程度上取決于耐火磚內襯的使用壽命，對耐火磚內襯，除了應從成型加工、化學組成，燒結方法及溫度等方面加以保證外，在操作上河南耐火材料廠建議還做到以下幾點：

1．升降爐溫力求乎穩，切忌陡升陡降。因?yàn)槟突鸫u內襯在加熱和冷卻過程中，熱量的傳導和磚塊各部分溫度的均衡需要一定過程和時間，如果這個過程時間太短，要然造成磚塊各部分溫差較大，收縮不均勻，乃至出現安全隱患。

2．升降爐壓亦力求平穩，切忌陡升陡降。因?yàn)槟突鸫u內襯不能承擔氣化爐內的壓力，只能靠鋼制爐殼承擔。在升、降壓過程中，由于氣體壓力由反應空間向爐殼的傳遞(升壓)和由爐殼向氣化反應空間的傳遞(降壓)也要有一個過程。因此，要保證爐壓的穩定，防止耐火磚內襯承受較大的壓力而崩裂。

  由于操作不當或儀表控制失靈，有時偶而發生將水煤氣洗滌水倒流入氣化爐內。這種事故會使耐火磚內襯粉碎，被迫更換。

氣化爐火焰中心高溫度可達1700℃以上，因此內層耐火磚內襯的耐火度(襯里開始熔化的溫度)不應低于1790℃。同時要求耐火磚內襯耐“急冷急熱”次數高和耐熔渣的侵蝕性強。生產實踐表明，采用剛玉磚比較合適。剛玉磚的主要組分為Al2O3，其含量在95％以上，好的剛玉磚Al2O3含量達99％以上，接近純Al2O3。這種剛玉磚通常是用電熔方法制得的，其耐火度和荷重軟化點均較一般剛玉磚高。

關于耐火磚內襯和保溫磚的砌筑，總的原則是在氣化爐爐膛中心靠近高溫火焰處砌筑耐火度高的剛玉磚，逐步與爐壁接近的各磚層，其溫度逐步下降，對耐火度要求降低，而對保溫性能的要求很高，因而逐層分別采用高鋁磚、粘土磚、輕質粘土磚、輕質硅藻土磚、石棉板等。

氣化爐耐火磚內襯(剛玉磚)有兩種砌筑方法：一為豎砌(或稱立砌)，一為橫砌(或稱平砌)。

豎砌法可以減少次筑爐剛玉磚用量；而且，磚層薄，溫差小，因而由于應力不均引起碎裂的現象少。檢修時，只需要換里面一層即可。但是，由于剛玉磚磚層薄，平均溫度高，長期處在高溫下，重?zé)�收縮程度大，與靠近它的里層磚之間容易產生縱向位移，卡斷熱電偶套管，嚴重時造成整個磚層熔塌。這種方法雖次用耐火磚量少，但容易產生上述收縮、位移情況，致使耐火磚的更換次數增加，總的用量不一定少。

橫砌法次筑爐用剛玉磚量較多。但是，由于磚層厚，磚平均溫度低重?zé)�收縮現象較輕，對每塊耐火磚而言，它的溫度分布在靠近火焰端較高，而靠近爐壁的一端則溫度較低，耐壓強度好，燒縮程度小，下沉不明顯，因而整個剛玉磚層的穩定性好，避免或者減弱磚層縱向位移現象。這種砌筑方法盡管次用耐火磚量較大，但由于使用壽命較長，按時間累計的消耗量不一定增加，建議采用橫砌法。

由于剛玉磚價格昂貴，為節約剛玉磚的使用，根據氣化爐上、中、下三段溫度分布不同，可以采用不同材料的耐火磚內襯。一般氣化爐上、中部火焰溫度高，耐火磚內襯熔塌次數多，仍堅持用質量好的剛玉磚。氣化爐下部，由于氣體溫度較低，可以改用耐火度較低高鋁磚。保證氣化爐的使用壽命。

氣化爐外壁表面溫度通常取為80—150℃，但從減少散熱損失出發，應取下限值較好，因此要求使用保溫性能較好的絕熱材料或者適當?shù)丶哟蟊�溫層的厚度。這樣做，雖然材料耗用較多，一次投資費用高，但由于爐子散熱損失減少，油耗和氣耗均可降低，此外，因爐子本身熱容量大(即熱惰性大)散熱少，可以避免爐溫波動，相比之下，操作靈活方便，其運行技術經濟指標比散熱損失大的爐子好。計算表明，運行費用的節省超過了材料費用的增加。
