梅頭鎮位于市區東北14公里，因古代有大梅樹得名，東南面海，東北與溫州市龍灣區天河鎮接壤，西南與場橋鎮為鄰，西北靠大羅山。

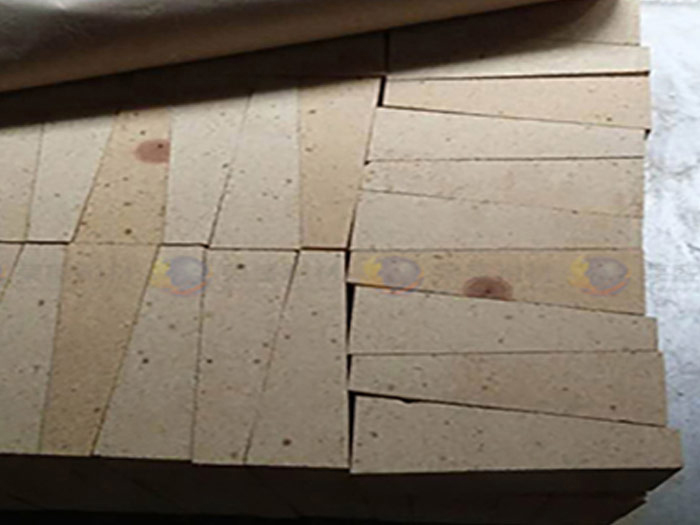

粘土質耐火磚是以耐火粘土為原料生產的耐火制品。在工業上使用十分廣泛。耐火磚質耐火磚分為普通耐火磚、多熟料耐火磚、全生料耐火磚和高硅質耐火磚等品種。
 粘土質耐火磚是偏酸性的耐火材料，隨著磚中Al2O3含量的增加其酸性逐漸減弱。它的熱導率是所有耐火材料中低的。其耐火度雖然高達1600°C，但荷重軟化溫度只有1300°C左右，這是耐火磚的大缺點，因此在高溫使用時不能承重、不能受壓。當其受到大量R2O侵蝕時，其軟化溫度還要進一步下降到1050°C左右，所以只能用在池壁的下部或池底溫度較低處。

 粘土質耐火磚的熱膨脹率是常用耐火材料中小的。同時由于耐火磚結晶細小、氣孔小而分布均勻，使應力較容易得到緩沖，因此在很大范圍內抗熱沖擊性強。蓄熱室下部溫度較低處格子磚、煙道及日用玻璃池爐上供料機附近的耐火材料配件如沖頭、料碗等要求抗熱沖擊性好的地方，可以充分發揮作用。
 耐火磚制造方法較多，可以手工成型、搗打成型、擠壓機成型、泥漿澆注成型和三力機高壓成型等。不同的成型方法，制品的性質有很大差別。即使是化學成分、原料種類完全相同，也會由于其成型方法不同造成磚的性質不同。根據不同的使用部位采用不同的成型方法。蓄熱室格子磚，用磚尺寸小，用高壓壓力機成型制品為好;對于大型的池壁磚、料槽磚等使用真空排氣的泥漿鑄造法好;而對尺寸要求精準的制品用搗打法成型較好。
 運用的耐火磚的朋友都知道耐火磚十分好用，但是有時分咱們會遇見損壞的耐火磚，而這種遭到損壞的磚即是由于在燒制的時分溫度過高所形成的，所以這就需要我們要操控好燒制溫度，今日就介紹一下耐火磚的燒制需求操控在多少規模以內吧。
 粘土質耐火磚在燒制時分的等級可分為一級和二級，在對其進行燒制的時分溫度是在1440℃擺布，上下起伏不可超過50，通常的保溫時間則是在40h。但是當遇到三級的耐火磚的時分溫度要操控1400℃，保溫的時刻比起前兩者較為短一點。碰見在地道運用一二級的耐火磚的時分所燒成的溫度是在1500到1560上下的溫度規模。依據不一樣的燒制資料以及制成品其升溫的速度也不一樣。上升的溫度要操控在600℃，然后再依據不一樣的區別開端一點一點的升溫，直到溫度為1200℃的時分為止。還有即是咱們要注意冷卻時分的溫度也要做好操控。
 歸納上述內容所述，對于粘土質耐火磚燒制時分的溫度應當控制的范圍您有了要定的了解了吧，如果您想要咨詢更多對于耐火磚的常識能夠關注我們，歡迎大家來電咨詢和選購，榮盛耐材將本著誠摯的服務態度向您提供專業的鍋爐改造和建設方案。
